پمپ گریز از مرکز FSB Fluoroalloy

نمای کلی پمپ فلوروپلاستیک FSB پمپ آلیاژ فلوروپلاستیک از نوع FSB با توجه به ابعاد استاندارد بین المللی طراحی شده است. بدنه پمپ به صورت ارگانیک با فلزی و پلی تترالورو اتیلن-پروپیلن (F46) ترکیب می شود. پوشش پمپ ، پروانه و آستین شافت همه از درج های فلزی ساخته شده و با فلوروپلاستیک پیچیده شده اند. کل بدن دما کنترل شده با رایانه و فشار است. ، مهر و موم شافت از یک مهر و موم مکانیکی Bellows استفاده می کند ، حلقه استاتیک از 99 ٪ سرامیک آلومینا یا نیترید سیلیکون استفاده می کند و حلقه متحرک از مواد پر کردن PTFE استفاده می کند ، که مقاوم در برابر خوردگی و مقاوم در برابر سایش است و برای انتقال اسید سولفوریک ، اسید هیدروکلریک ، اسید استیک و هیدروژن هر غلظت مناسب است. رسانه های کاملاً خورنده در شرایط کار سخت مانند اسید هیدروفلوئوریک ، اسید نیتریک ، آکوا رجیا ، قلیایی قوی ، اکسیدان های قوی ، حلال های آلی ، اکسیدان ها و غیره یکی از مواد مقاوم در برابر خوردگی در جهان است. برای جلوگیری از دویدن ، حباب ، چکه و نشت پمپ های آلیاژ فلوروپلاستیک به طور گسترده ای در صنعت شیمیایی ، تولید اسید ، تولید قلیایی ، ذوب ، زمین ، سموم دفع آفات ، رنگها ، داروها ، پاپرم سازی ، الکترولیز ، ترشی ، مؤلفه های الکترونیکی ، مؤسسات تحقیقاتی علمی و سایر صنایع .

نقل قول کنید

PREV：پمپ فلورین متصل مستقیم FSB
NEXT：پمپ گریز از مرکز مقاوم در برابر خوردگی AFB

مقدمه
پارامتر
جدول پیکربندی محصول

جدول پارامتر عملکرد پمپ آلیاژ فلوروپلاستیک FSB

مشخصات و مدل	میزان جریان (m3/h)	سر (م)	قطر مکش (میلی متر)	Spit Out (MM)	قدرت (kW)	سرعت چرخش (R/min)	ارتفاع مکش (M)	کارایی ٪
25FSB-10L	1.5	10	25	20	2.2	2900	6	29
25FSB-18L	3.6	18	25	20	2.2	2900	6	27
40FSB-15L	10	15	40	32	3	2900	6	40
40FSB-20L	10	20	40	32	3	2900	6	42
40FSB-30L	10	30	40	32	3	2900	6	38
40FSB-40L	10	40	40	32	4	2900	5.5	35
40FSB-50L	10	50	40	32	5.5	2900	5	33
50FSB-20L	15	20	50	40	4	2900	6	51
50FSB-25L	15	25	50	40	4	2900	6	49
50FSB-30L	15	30	50	40	4	2900	6	44.5
50FSB-40L	15	40	50	32	5.5	2900	5.5	35
50FSB-50L	15	50	50	32	7.5	2900	5.5	33
65FSB-32L	29	32	65	50	5.5	2900	6	57
65FSB-40L	29	40	65	40	7.5	2900	5.5	53
65FSB-50L	29	50	65	40	11	2900	5.5	46
80FSB-20L	50	20	80	65	7.5	2900	6	69
80FSB-30L	50	30	80	65	7.5	2900	5.5	64
80FSB-34L	50	34	80	65	11	2900	5.5	64
80FSB-38L	50	38	80	50	11	2900	5.5	60
80FSB-50L	50	50	80	50	15	2900	6	53
80FSB-80L	50	80	80	50	22	2900	5.5	36
100FSB-32L	100	32	100	80	18.5	2900	5.5	70
100FSB-40L	100	40	100	80	22	2900	5.5	70
100FSB-50L	100	50	100	65	30	2900	5.5	62
125FSB-32L	200	32	125	80	30	2900	5.5	72
125FSB-50L	200	50	125	100	45	2900	5.5	64
150FSB-32L	200	32	150	100	30	1450	6	77
150FSB-50L	200	50	150	100	55	1450	5	75
200FSB-32L	400	32	200	150	55	1450	3	81
200FSB-50L	400	50	200	150	75	1450	3	79

آلیاژ فلوروپلاستیک FSB ماده مثبت مقاوم در برابر خوردگی در جهان است. شرکت ما از این ماده برای تولید پمپ های گریز از مرکز آلیاژ فلوروپلاستیک سری FSB و FSB-D استفاده می کند ، که دارای مقاومت در برابر خوردگی بسیار قوی ، مقاومت مکانیکی بالا ، پیری و بدون آن است که سموم را منتقل می کند و می تواند اسیدها ، اکسیدان ها ، و سایر رسانه های بسیار خورنده هر غلظت را حمل کند ، بنابراین به طور گسترده ای از آن در مواد مخدر استفاده می شود ، به طور گسترده ای از پرمایدال ، PeteraleMICALY ، Peteralumal ، PetroLationUmal. papermaking ، آبکاری ، مواد غذایی و سایر صنایع.

استفاده از پمپ FSB ، نصب و اقدامات احتیاطی

1. پمپ و موتور باید قبل از نصب مورد بازرسی قرار گیرند. تمام قسمت ها باید دست نخورده باشند و در پمپ نباید زباله وجود داشته باشد.
2. پمپ را در حالت افقی قرار دهید ، لوله های ورودی و خروجی را وصل کنید و منبع تغذیه را روشن کنید. سپس جفت را با دست چرخانید. بررسی کنید که آیا اصطکاک وجود دارد یا خیر. اگر چرخش آسان باشد و یکنواخت باشد ، نصب کامل است.
3. فولاد پمپ های آلیاژ پلاستیکی فقیرتر از فلزات است ، بنابراین وزن خط لوله را نمی توان مستقیماً روی بدنه پمپ فشار داد. خطوط لوله ورودی و خروجی باید توسط براکت های اضافی پشتیبانی شود. پمپ های دارای آسانسور بالا نیز باید برای جلوگیری از تغییرات ناگهانی ، به شیر چک در محل خروجی مجهز شوند. آسیب دیدگی چکش آب.
4. برای جلوگیری از نشت هوا و تأثیر مایع بر عملکرد پمپ ، باید تمام اتصالات مهر و موم شوند.
5. در صورت وجود هرگونه لرزش یا صدای غیر طبیعی در حین کار ، دستگاه باید بلافاصله متوقف شود تا علت آن را بررسی کند. دستگاه فقط پس از از بین بردن مشکل می تواند کار کند.

این پمپ همه با استفاده از رایانه ها طراحی و بهینه شده است. این شرکت از پشتیبانی فنی قوی ، تجربه تولید غنی و روش های آزمایش کامل برای اطمینان از کیفیت محصول پایدار و قابل اعتماد برخوردار است.

شروع و متوقف کردن
1. پمپ آب را با مایع کافی پر کنید (مایع).
2. بررسی کنید که آیا سطح روغن موجود در محفظه روغن براکت در محدوده مشخص شده است.
3. جهت در حال اجرا موتور را بررسی کنید. علامت چرخش پمپ را تنظیم کنید.
4. شیر خروجی و خروس سنج فشار را ببندید.
5. موتور را شروع کنید. خروس سنج فشار را باز کنید. به آرامی دریچه خروجی را باز کنید. وقتی فشار
6. در طی یک خاموش کردن مهم ، شیر پریز آب را ببندید و سپس منبع تغذیه را قطع کنید.
هنگامی که نشانگر کنتور نیرو به موقعیت مورد نیاز اشاره می کند ، تنظیم اندازه شیر خروجی آب را متوقف کنید .

مدل پمپ گریز از مرکز آلیاژ فلوروپلاستیک معنی
50FSB-30DL
50 نمایانگر قطر پورت مکش (میلی متر) است
FS نشان می دهد که مواد قطعات در تماس با محیط فلوروپلاستیک است
B مخفف پمپ سانتریفیوژ کانسیلر تک مرحله ای است
30 نشان دهنده سر (M) است
D مخفف نوع اتصال براکت کوتاه است
L مخفف اتصال شافت (با صفحه پایین)
ویژگی های محصول پمپ گریز از مرکز آلیاژ فلوروپلاستیک:

پمپ آلیاژ فلوروپلاستیک از نوع FSB از بدنه پمپ ، پروانه ، پوشش ، مهر و موم ، براکت ، شافت پمپ ، کوپلینگ ، پیچ و مهره ، آجیل ، صفحه پایه و غیره تشکیل شده است.

بدنه پمپ: یک حلقه فلنج فولادی تعبیه شده در قطعات اتصال چپ و راست در آلیاژ پلاستیکی شکل می گیرد. این مزیت از ساختار جمع و جور و معقول ، مقاومت در برابر خوردگی قوی ، عملکرد آب بندی محکم و قابل اعتماد ، عملکرد پایدار ، نویز کم ، استحکام مکانیکی بالا ، بدون پیری ، تجزیه سموم بدون سم ، نگهداری راحت ، مسیر جریان صاف ، راندمان بالا و صرفه جویی در مصرف انرژی دارد.

2. یک قطعه از جنس استنلس استیل (1CR18NI9TI) در سمت راست غده تعبیه شده و از آلیاژ پلاستیکی ساخته شده است.

3. پروانه: روش اتصال شافت اتخاذ شده است. شافت فلزی از یک دور فولادی با کیفیت بالا پردازش می شود و سپس با فلوروپلاستیک پیچیده می شود و در دمای بالا فشرده می شود تا پروانه و شافت فلزی به طور محکم یکپارچه شود تا اطمینان حاصل شود که ریشه شافت و قسمت عقب می تواند در هنگام چرخش ، گشتاور را تحمل کند ، به طوری که قسمت جریان متوسط از آلیاژ پلاستیکی ساخته شده است.

4. مهر و موم مکانیکی: این فناوری WB2 و نوع ST Type Type را که قابل تنظیم است ، تکنولوژی مهر و موم مکانیکی قابل تنظیم را اتخاذ می کند که نیازی به آب خنک کننده ندارد. این ساخته شده از کاربید سیلیکون ، سرامیک آلومینا با خلوص بالا ، پر از PTFE ، گرافیت و سایر مواد .
جداسازی و نصب پمپ FSB

جداسازی پمپ

1. پمپ و موتور با یک جفت پنجه وصل می شوند. هنگام جداسازی ، چهار پیچ اتصال بین براکت و پایه را شل کنید تا پمپ از موتور جدا شود.

2. پیچ های اتصال را روی پوشش پشتی بدنه پمپ شل کنید. از یک دسته چوبی برای ضربه زدن به بدنه پمپ استفاده کنید تا آن را به آرامی جدا کنید.

3. پیچ های بلند کردن را در جفت که شافت پروانه را به شافت پمپ از طریق نوار مورس متصل می کند ، شل کنید.

4. مهر و موم مکانیکی را شل کنید! بدون رفع پیچ ، از یک چکش چوبی استفاده کنید تا به آرامی به پیچ آویزان در مرکز اتصال ضربه بزنید. نوار مورس از شافت پروانه و شافت پمپ را شل کرده و پروانه ، پوشش پشتی و حلقه متحرک را بیرون بکشید. پوشش پشتی را شل کنید. پیچ غده فوقانی را برداشته و آن را بشکنید.

5. پیچ های غده چپ و راست شافت پمپ را شل کنید. شافت پمپ و یاتاقان ها را بیرون بیاورید و محفظه روغن براکت را تمیز کنید .

درباره ما

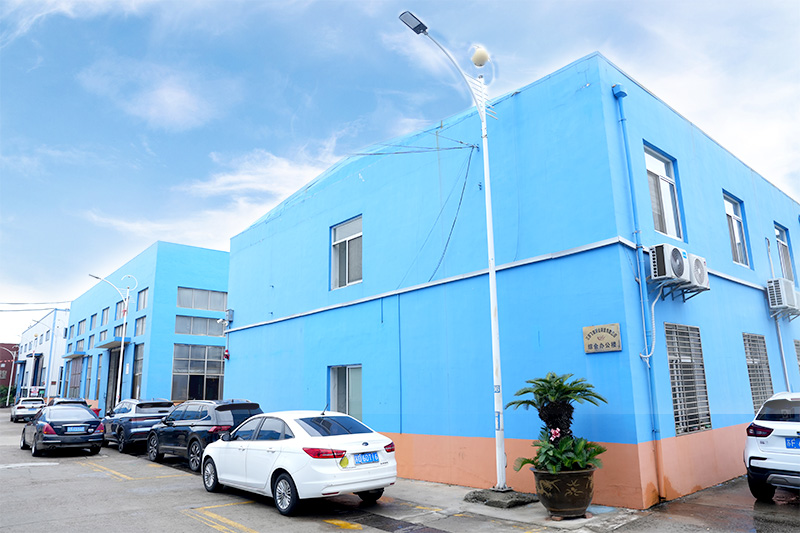

شرکت تولید پمپ جیانگسو Feixiang ، آموزشی ویبولیتین
