راهنمای پمپ گریز از مرکز جریان بالا: انواع، اندازه و وظیفه فرآیند شیمیایی

اگر تا به حال یک خط انتقال را برای یک مزرعه مخزن بزرگ اندازه‌گیری کرده‌اید یا یک مبارزه حلقه گردش را تماشا کرده‌اید، زیرا پمپ به تنهایی انتخاب شده است، از قبل می‌دانید که «جریان بالا» یک اصطلاح نسبی است. در کار پمپ گریز از مرکز، معمولاً به معنای نقطه کاری است که حجم آن بیشتر از فشار اهمیت دارد. پمپ ممکن است آب خنک کننده، سیال فرآیند شیمیایی، آب نمک یا محصولی با ویسکوزیته کم را از طریق یک شبکه لوله گسترده در حال حرکت باشد و پروانه و بدنه آن طوری چیده شده اند که این حجم را به طور موثر عبور دهد. در Jiangsu Feixiang Pump Manufacturing Co., Ltd.، کار روزانه ما با کارخانه های شیمیایی و کاربران فرآیند به ما آموخته است که بهترین پمپ گریز از مرکز با جریان بالا به ندرت بزرگترین پمپ موجود در برگه داده است. آن چیزی است که با منحنی سیستم، سیال و واقعیت نگهداری مطابقت دارد.

منظور از "جریان بالا" برای یک پمپ گریز از مرکز چیست؟

نرخ جریان حجمی است که پمپ در واحد زمان تحویل می دهد، در حالی که هد انرژی است که به واحد وزن مایع اضافه می کند. یک پمپ گریز از مرکز با جریان بالا در سمت راست منحنی عملکرد خود قرار دارد: حجم زیاد، اغلب هد متوسط. به همین دلیل است که این پمپ‌ها معمولاً از یک پروانه آویزان تک مرحله‌ای، یک پیچش عریض و معابر مکش و تخلیه سخاوتمندانه استفاده می‌کنند. سرعت خاص با افزایش جریان نسبت به هد افزایش می‌یابد، و طرح‌ها به سمت پروانه‌های جریان مخلوط و جریان محوری حرکت می‌کنند، زمانی که نیاز هد بسیار کم و نیاز حجمی بسیار زیاد است.

مهم است که جریان بالا را با فشار بالا اشتباه نگیرید. یک پمپ می تواند از نظر اندازه قاب بزرگ باشد اما همچنان تنها چند میله سر را ارائه می دهد. برعکس، یک پمپ چند مرحله‌ای می‌تواند فشار بالا با جریان نسبتاً کم تولید کند. سوال عملی این است که منحنی سیستم کجا منحنی پمپ را قطع می کند و آیا پمپ انتخاب شده نزدیک به بهترین نقطه کارایی خود عمل می کند. برای مایعات با ویسکوزیته کم مانند آب، حلال ها و بسیاری از جریان های شیمیایی، پمپ های گریز از مرکز یک تناسب طبیعی هستند زیرا می توانند حجم های بالا را با ساخت نسبتاً ساده عبور دهند.

پیکربندی های رایج پمپ گریز از مرکز با جریان بالا

وظایف جریان بالا توسط چندین ترتیب پمپ برآورده می شود و انتخاب صحیح به هد، طرح، سیال و تعداد دفعات کارکرد واحد بستگی دارد. پمپ فرآیند تک مرحله ای افقی اغلب اولین گزینه برای انتقال عمومی است زیرا در دسترس است و نگهداری آن آسان است. پمپ های عمودی باعث صرفه جویی در فضای کف می شوند و مسیر مکش کوتاهی را در حفره ها یا چاله های گردشی نگه می دارند. پمپ‌های جریان محوری ایده جریان بالا را بیشتر می‌کنند و از پروانه‌های پروانه‌ای برای حجم‌های بسیار زیاد در هد پایین استفاده می‌کنند. واحدهای چند مرحله ای زمانی وارد تصویر می شوند که جریان یکسانی باید با فشار بالاتر تحویل داده شود، اگرچه پوشش طولانی تر و پیچیده تر می شود.

در خدمات شیمیایی، پمپ نیز باید به مواد و آب بندی احترام بگذارد. یک پمپ فرآیند شیمیایی استاندارد ممکن است در چدن، فولاد ضد زنگ یا آلیاژهای دیگر، با مهر و موم مکانیکی مناسب برای سیال عرضه شود. ممکن است برای محلول‌های اسید، قلیایی و نمک به یک پمپ آستردار یا مقاوم در برابر خوردگی نیاز باشد. برای وظایف گردشی بسیار بزرگ، مانند حلقه‌های تبخیر و تبلور، طراحی جریان محوری می‌تواند کارآمدتر از وادار کردن یک پمپ گریز از مرکز با جریان بالا به دور از بهترین نقطه کار کند. ما بحث عملکرد پمپ جریان محوری این مبادله را با جزئیات بیشتری پوشش می دهد.

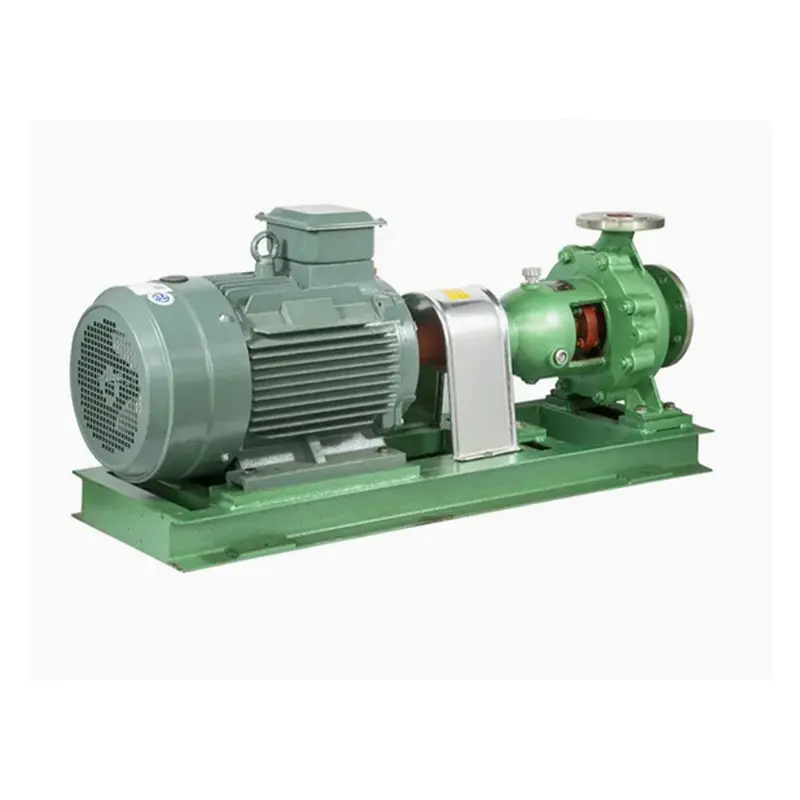

پمپ گریز از مرکز شیمی افقی نوع IH برای مایعات خورنده و آب مانند بدون مواد جامد، این پمپ تک مرحله ای ISO2858 جریان و محدوده وسیعی را برای انجام فرآیندهای شیمیایی ارائه می دهد. مشاهده محصول →

مقایسه سریع سبک های پمپ جریان بالا

جایی که پمپ های گریز از مرکز با جریان بالا در کارخانه های فرآیند قرار می گیرند

پمپ های گریز از مرکز با جریان بالا در مکان های بیشتری از آنچه بسیاری از مردم انتظار دارند ظاهر می شوند. آنها آب خنک کننده و آب سرویس را اداره می کنند، محصول را بین مخازن انتقال می دهند، اسکرابرهای تغذیه، آب نمک یا سیال حرارتی را به گردش در می آورند و از سیستم های ژاکت راکتور پشتیبانی می کنند. در کارخانه‌های شیمیایی، می‌توان از همان خانواده پمپ‌ها برای محلول‌های رقیق، حلال‌ها و دیگر مایعات با ویسکوزیته پایین استفاده کرد، مشروط بر اینکه مواد خیس‌شده و آب‌بندها سازگار باشند. هنگامی که جریان حاوی مواد جامد یا گاز است، تصویر تغییر می کند و ممکن است به طراحی متفاوت یا نصب اصلاح شده نیاز باشد.

یک تمایز مفید بین انتقال و گردش است. پمپ انتقال معمولاً دارای یک چرخه شروع و توقف تعریف شده است و ممکن است به قابلیت خود پرایمینگ یا مکش لیفت نیاز داشته باشد. یک پمپ سیرکولاسیون برای دوره های طولانی کار می کند، بنابراین راندمان و عملکرد پایدار در نزدیکی بهترین نقطه بازده اهمیت بیشتری دارد. مدارهای تبخیر و تبلور مثال خوبی هستند: پمپ باید حجم زیادی از مشروب را با هد کم در دسترس حرکت دهد و انتخاب اشتباه می تواند باعث ایجاد کاویتاسیون، لرزش یا مصرف برق غیر ضروری شود. این یکی از دلایلی است که محدوده پمپ ما شامل هر دو گریز از مرکز فرآیند و پمپ های جریان محوری شیمیایی برای گردش با حجم بالا

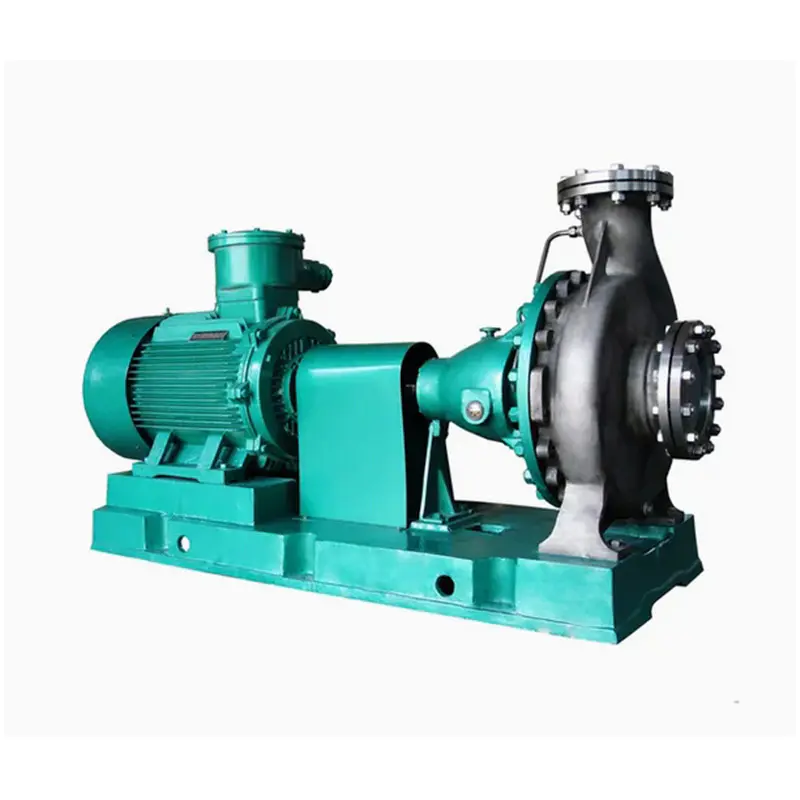

پمپ فرآیند شیمیایی استاندارد CZ پمپ فرآیند شیمیایی بازشو عقب برای سیالات خورنده یا با دمای بالا، با جریان تا 1500 متر مکعب در ساعت و تعمیر و نگهداری بدون باز کردن خط لوله. مشاهده محصول →

چک لیست اندازه و انتخاب

یک انتخاب قابل اعتماد با داده ها شروع می شود، نه با اندازه فریم. قبل از مشاهده منحنی ها، جریان نرمال و حداکثر، هد مورد نیاز، خواص سیال و دمای کارکرد را یادداشت کنید. سپس قسمت مکش را به دقت بررسی کنید. بسیاری از پمپ‌های جریان بالا برای ایجاد کاویتاسیون مقصر شناخته می‌شوند، زمانی که مشکل واقعی ناکافی بودن سر مکش مثبت خالص، خط مکش طولانی یا زانویی نامناسب است. بررسی های زیر یک نقطه شروع عملی است.

1. نقطه وظیفه: جریان طراحی و هد، به علاوه هر حاشیه ظرفیت آینده را تأیید کنید. از اضافه کردن حاشیه های دلخواه که پمپ را به سمت راست منحنی آن فشار می دهد، خودداری کنید.
2. داده های سیال: ویسکوزیته، چگالی، محتوای جامدات، گاز محلول، خورندگی و دما را ثبت کنید. اینها نوع پمپ، مواد و آرایش آب بندی را تعیین می کنند.
3. حاشیه NPSH: NPSH موجود را با NPSH مورد نیاز در سراسر محدوده جریان کامل مقایسه کنید، نه تنها در نقطه طراحی.
4. مواد و مهر و موم: قسمت های خیس شده را با سیال مطابقت دهید و یک طرح شستشوی آب بندی را انتخاب کنید که بتوان آن را در مزرعه نگهداری کرد.
5. راننده و کنترل: اندازه موتور، روش راه اندازی، عملکرد با سرعت متغیر و تأثیر تغییر سرعت بر جریان و هد را بررسی کنید.
6. طرح بندی: لوله مکش را کوتاه و مستقیم نگه دارید، غوطه ور شدن کافی را فراهم کنید و فضایی را برای دسترسی تعمیر و نگهداری فراهم کنید.

همچنین کمک می کند که بپرسید پمپ چگونه کار می کند. واحدی که سال‌ها با سرعت کامل کار می‌کند، اولویت‌های متفاوتی با واحدی دارد که مرتباً دریچه گاز یا سوئیچ می‌شود. اگر سیستم به محدوده جریان وسیعی نیاز دارد، کنترل سرعت متغیر ممکن است مفیدتر از تریم پروانه بزرگتر باشد. اگر سیال خورنده باشد، ساخت و ساز آستردار یا ضد زنگ ممکن است هزینه بیشتری داشته باشد اما زمان خرابی را کاهش دهد. هدف یافتن بالاترین عدد جریان نیست. پیدا کردن پمپی است که در یک پنجره سالم باقی می ماند.

نکات نصب، بهره برداری و نگهداری

پمپ های گریز از مرکز با جریان بالا، نصب خوب را پاداش می دهند. تزریق پایه، تراز شفت، و لوله‌کشی مهم هستند زیرا حجم‌های جریان زیاد می‌توانند نیروهای واکنش قابل توجهی را ایجاد کنند. لوله مکش باید عاری از نقاط بلندی باشد که در آن هوا جمع شود و پمپ هرگز نباید خشک شود مگر اینکه به طور خاص برای این کار طراحی شده باشد. در طول راه اندازی، چرخش، نشتی آب بندی، ارتعاش و جریان موتور را در نقطه کار واقعی بررسی کنید. پمپی که در هنگام راه‌اندازی پر سر و صدا یا لرزان است، ممکن است حفره‌ای ایجاد کند، ناهماهنگ باشد یا از جریان طراحی خود دور باشد.

در عملیات روزانه، فشار مکش، فشار تخلیه، نشان جریان و دمای بلبرینگ را تماشا کنید. کاهش تدریجی جریان ممکن است به یک پروانه فرسوده، یک صافی مکش تا حدی مسدود شده یا تغییر در فرآیند اشاره کند. خرابی های مکانیکی آب بندی اغلب به کارکرد خشک، جریان فلاش ضعیف، یا ناهماهنگی نسبت به خود آب بند بازمی گردد. حلقه‌ها و واشرهای سایش یدکی را برای واحدهای حیاتی نگه دارید و منحنی پمپ را هنگام راه‌اندازی ثبت کنید تا بتوان تغییرات عملکرد آتی را بر اساس خط پایه شناخته شده ارزیابی کرد. برای کارهای با دمای بالا یا خورنده، یک برنامه نگهداری پیشگیرانه بر اساس وضعیت آب بندی و روند ارتعاش معمولا مفیدتر از یک بازه تعمیر اساسی ثابت است.

پمپ جریان محوری عمودی برای وظایف با حجم بالا پمپ جریان محوری عمودی برای وظایف با حجم بالا و هد کم. جهت گیری صرفه جویی در فضا برای آبیاری، کنترل سیلاب، تصفیه فاضلاب و تاسیسات محدود مناسب است. مشاهده محصول →

کار با یک سازنده پمپ در وظیفه جریان بالا

Jiangsu Feixiang Pump Manufacturing Co., Ltd. از دهه 1980 مشغول ساخت پمپ های شیمیایی بوده است و طیف محصولات ما پمپ های فرآیند شیمیایی، پمپ های مقاوم در برابر خوردگی، پمپ های دمای بالا، پمپ های جریان محوری، پمپ های خود پراینگ و تجهیزات مرتبط را شامل می شود. این وسعت زمانی مفید است که یک وظیفه جریان بالا با سازگاری شیمیایی یا دمای بالا همپوشانی داشته باشد، زیرا مکالمه می تواند از «کدام پمپ بزرگتر است» به «کدام ترکیب هیدرولیکی و مواد متناسب با این خط است» حرکت کند. خانواده‌های پمپ فرآیند CZ، HJ، IH، و ZA ما بخش‌های مختلفی از آن نقشه را ارائه می‌کنند، در حالی که پمپ‌های جریان محوری و گردش عمودی، کاربردهای با حجم زیاد و کم سر را پوشش می‌دهند.

اگر در حال برنامه‌ریزی برای نصب یا تعویض پمپی هستید که هرگز کاملاً مناسب نیست، جریان، هد، داده‌های سیال، دما و یک طرح ساده از طرح لوله‌کشی را برای ما ارسال کنید. ما می توانیم وظیفه را با شما بررسی کنیم و یک پیکربندی عملی را توصیه کنیم. هدف یک پمپ گریز از مرکز با جریان بالا است که کار خود را بی سر و صدا، کارآمد و با تعمیراتی که تیم شما واقعاً می تواند انجام دهد، انجام می دهد.
